一、配網流程圖

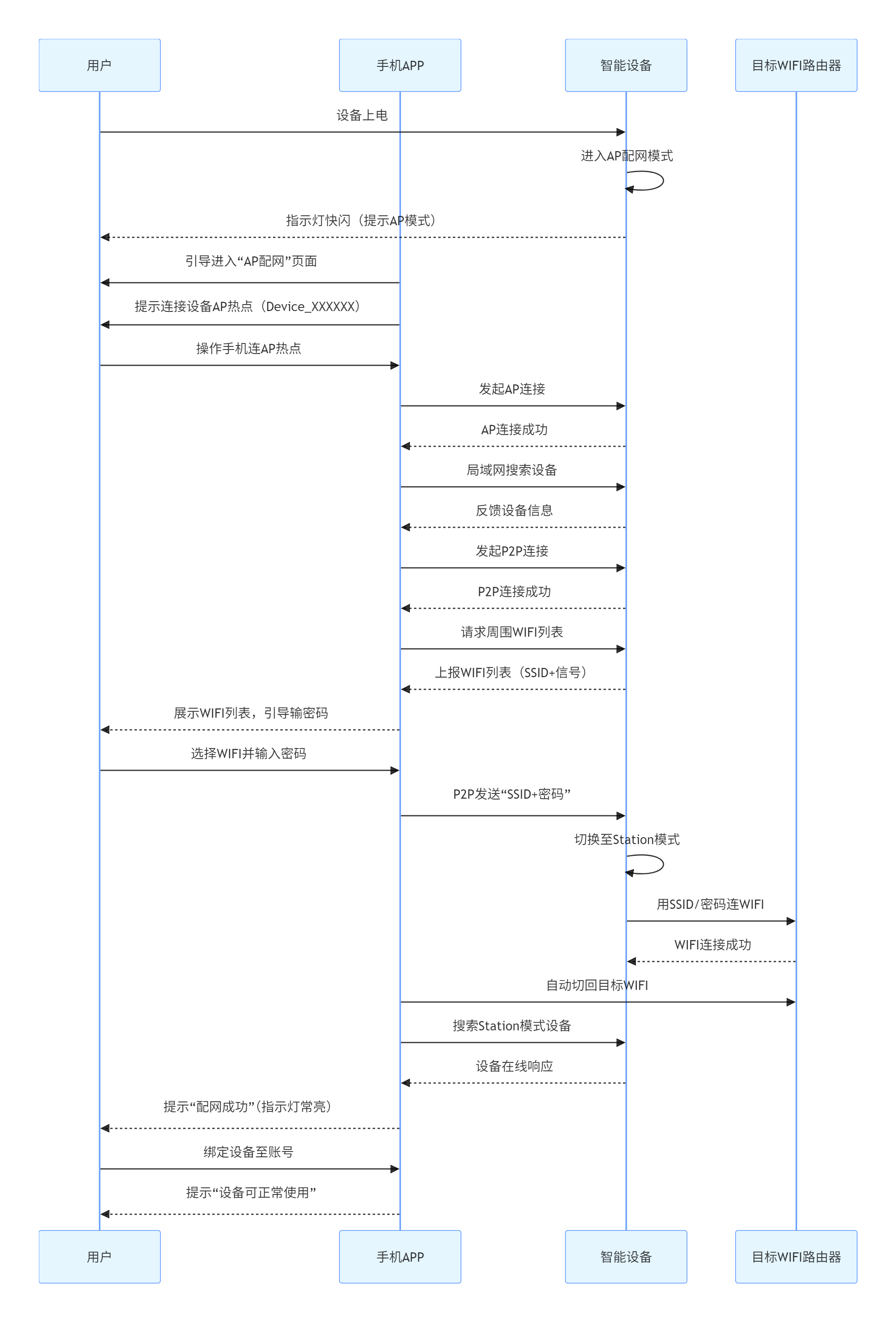

圖 1：AP模式設備配網整體流程示意圖
二、功能概述
AP模式配網是通過“設備開啟熱點→手機連接熱點→局域網交互配置”的方式實現設備入網，核心邏輯為：設備進入AP模式開啟熱點→手機連接設備熱點→局域網查詢設備/WiFi列表→手機下發WiFi配置→設備切換Station模式入網→手機綁定設備。該模式無需依賴外部WiFi，配網穩定性高，適配無屏幕/簡易交互設備。
三、APP端主要流程
APP端通過與設備AP熱點建立局域網連接，完成設備發現、WiFi查詢、配置下發及最終綁定，步驟如下：
3.1 手機連接至設備的AP熱點
設備進入AP模式后會自動開啟專屬熱點（SSID通常為設備型號+UID后幾位，如“XXX-IPC-01-1234”），APP引導用戶手動連接該熱點；支持自動連接功能的APP，可通過系統WiFi接口檢測并自動切換連接（需獲取手機WiFi權限）。
3.2 手機進行局域網搜索，獲取設備UID
手機連接設備熱點后，通過局域網廣播（如UDP廣播）或SDK內置搜索接口，掃描同一局域網內的設備，獲取設備唯一標識（UID），用于后續指令交互的目標設備識別。
搜索方式示例：查看示例。
3.3 查詢設備周圍的WiFi列表
APP向設備發起P2P連線，連線成功后調用 avSendIOCtrl 發送 IOTYPE_USER_IPCAM_LISTWIFIAP_REQ 指令，向設備請求周圍可連接的WiFi網絡列表，便于用戶選擇目標WiFi。
3.4 設定用戶選定的WiFi配置
用戶在APP展示的WiFi列表中選擇目標網絡并輸入密碼后，APP將WiFi的SSID、密碼、加密模式等參數封裝，通過 IOTYPE_USER_IPCAM_SETWIFI_REQ 指令下發給設備。
3.5 接收響應并斷開熱點連接
APP 接收設備返回的 IOTYPE_USER_IPCAM_SETWIFI_RESP 響應（表示設備已成功接收WiFi配置）后，自動斷開與設備AP熱點的連接，切換回用戶的目標WiFi網絡。
3.6 連接設備并完成綁定
手機重新連接目標WiFi后，通過設備UID向TUTK服務器查詢設備在線狀態，確認設備已成功入網后，發起綁定請求（調用 AVIOTC_DevBind 接口），綁定成功后將設備信息（UID、型號、名稱等）存儲至手機本地或云端服務器，配網流程完成。
四、設備端主要流程
設備端通過進入AP模式、監聽局域網指令、處理WiFi配置并切換工作模式，完成配網，步驟如下：
4.1 進入AP模式，開啟P2P模塊
設備通過長按物理按鍵或上電觸發，進入AP模式：開啟自身WiFi熱點（SSID固定格式），同時啟動P2P模塊并監聽局域網連接（默認端口可參考SDK配置）。詳細AP模式啟動P2P流程可參考：基于AVAPIs的家用攝像頭開發-設備端。
4.2 響應WiFi列表查詢請求
設備通過 avRecvIOCtrl 接收到 IOTYPE_USER_IPCAM_LISTWIFIAP_REQ 指令后，啟動WiFi掃描功能，搜索周圍可用的WiFi網絡，將SSID、信號強度、加密模式等信息通過 IOTYPE_USER_IPCAM_LISTWIFIAP_RESP 指令返回給APP。
4.3 響應WiFi配置設定請求
設備接收到 IOTYPE_USER_IPCAM_SETWIFI_REQ 指令后，解析SSID、passwd、encrypt_type等參數并校驗合法性（如密碼長度、加密模式有效性），校驗通過后通過 IOTYPE_USER_IPCAM_SETWIFI_RESP 指令向APP返回“接收成功”響應。
4.4 切換至Station模式
設備發送配置響應后，關閉AP熱點及所有局域網連接，切換為Station模式，使用收到的WiFi參數嘗試連接目標網絡。
- 連接成功：自動向TUTK服務器注冊設備信息，進入“待綁定”狀態；
- 連接失?。嚎芍卦?-5次，重試失敗后重新進入AP模式，等待用戶重新配置。
4.5 進入正常工作模式
設備成功連接目標WiFi并完成服務器注冊后，進入正常工作模式，等待APP發起綁定請求，綁定成功后即可提供直播、控制等業務功能。
